Услуга

Сборка и монтаж печатных плат по документации заказчика

Выполняем ручной SMD- и выводной монтаж печатных плат по документации заказчика, включая компоненты типоразмера до 0603.

Работаем с опытными образцами и небольшими сериями. Комплектующие могут предоставляться заказчиком либо закупаться по согласованной спецификации.

SMD до 0603 Выводной монтаж Опытные и малые партии Давальческие компоненты
Документация для расчета
Смонтированная печатная плата с установленными компонентами

Выполняемые операции

  • проверка комплектности компонентов;
  • подготовка выводов;
  • ручной SMD-монтаж;
  • монтаж выводных компонентов;
  • установка разъемов;
  • установка проводников и перемычек;
  • пайка;
  • исправление согласованных замечаний;
  • визуальный контроль;
  • проверка полярности и ориентации;
  • контроль отсутствия очевидных замыканий.

Что можно передать в работу

  • голые печатные платы;
  • комплект компонентов;
  • частично собранные платы;
  • опытные образцы;
  • небольшие повторяющиеся партии;
  • платы с комбинированным SMD- и выводным монтажом.

Документация

  • спецификация BOM;
  • сборочный чертеж;
  • обозначения компонентов;
  • данные по полярности;
  • перечень компонентов, не подлежащих установке;
  • требования к пайке;
  • требования к контролю;
  • объем партии;
  • состав материалов заказчика.

Файлы Pick and Place и Gerber можно приложить как дополнительные данные, но они не заменяют BOM и сборочный чертеж.

Контроль

  • соответствие установленного компонента позиции;
  • ориентация и полярность;
  • качество пайки;
  • отсутствие непропая;
  • отсутствие перемычек;
  • целостность контактных площадок;
  • чистота и внешний вид платы;
  • комплектность;
  • электрическая или функциональная проверка только по согласованной методике.

Пример платы

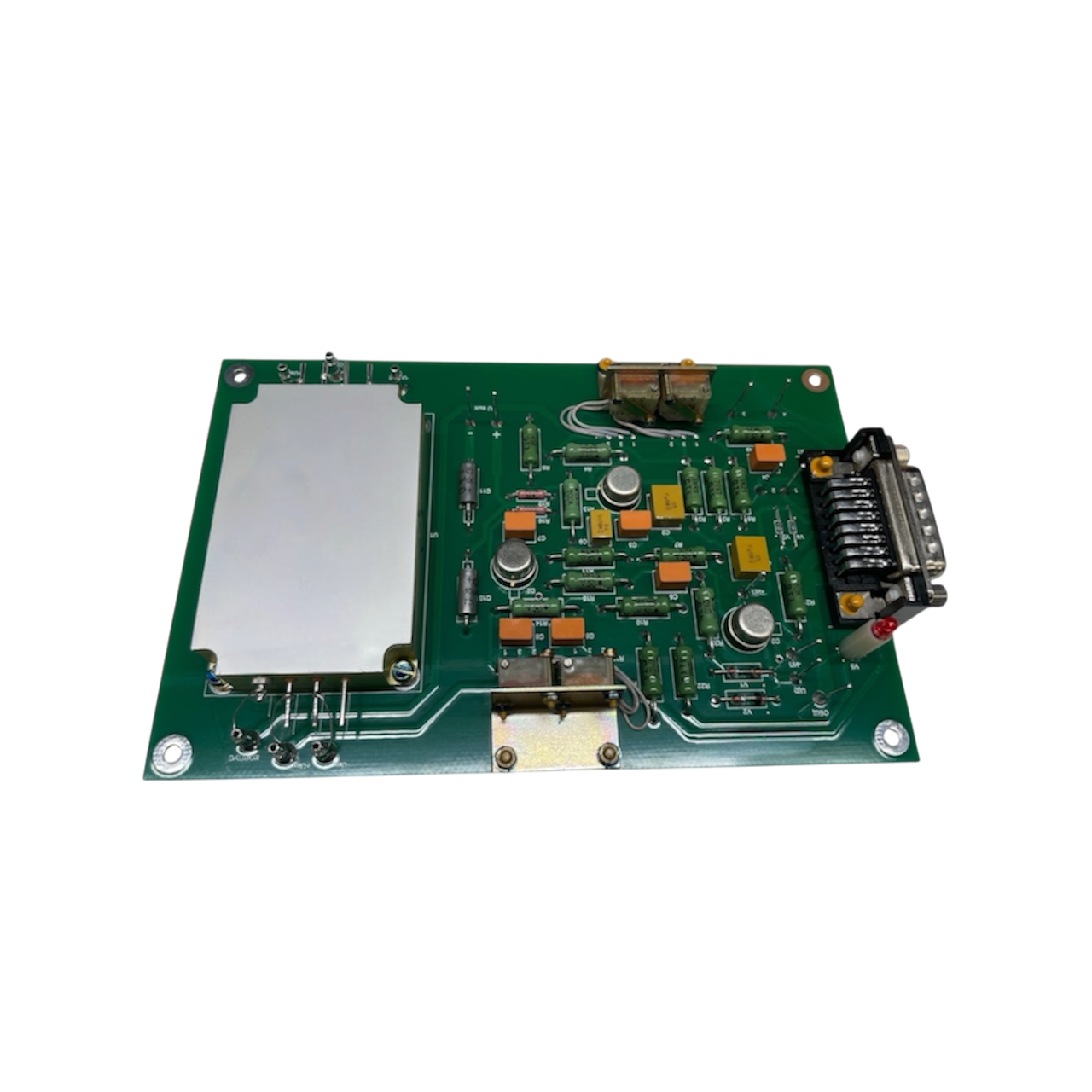

На фото показана смонтированная печатная плата. По таким изделиям отдельно фиксируем BOM, ориентацию компонентов, тип монтажа и объем контрольных операций.

Смонтированная печатная плата с установленными компонентами

Частые вопросы

Какой минимальный размер компонентов вы устанавливаете?

Для этой услуги заявлен ручной SMD-монтаж компонентов до типоразмера 0603.

Можно ли передать собственные комплектующие?

Да. Можно передать платы и компоненты заказчика, если комплектность и обозначения проверены до запуска.

Берете ли вы одну плату?

Да. В работу принимаются единичные опытные платы и небольшие партии.

Какие документы нужны для запуска?

Обычно нужны BOM, сборочный чертеж, обозначения компонентов, сведения о полярности, перечень неустанавливаемых позиций, требования к пайке и контролю.

Возможен ли смешанный SMD- и выводной монтаж?

Да. Принимаем в работу платы, где в одном изделии сочетаются SMD- и выводные компоненты.

Выполняете ли вы функциональную проверку?

Функциональная проверка выполняется по согласованной методике при наличии необходимых исходных данных, оснастки и оборудования.

Контакты и регион работы

Производство находится в Санкт-Петербурге. Работаем с предприятиями Санкт-Петербурга и других регионов России.

ООО «Кабельная Сборка», Санкт-Петербург, улица Коммуны, 9к1, email: info@cab-sb.ru, телефон: +7 (905) 221-69-62.

Если после монтажа плат изделие нужно собрать в корпус и подключить жгуты, подойдет услуга объемного монтажа РЭА. Для изготовления кабельных изделий под этот же проект можно использовать кабельные жгуты и сборки.
