Коаксиальные и СВЧ-кабельные сборки на заказ

Изготавливаем коаксиальные и СВЧ-кабельные сборки по технической документации заказчика для приборостроения, связи и промышленного оборудования.

Выполняем разделку кабеля, подготовку экрана, монтаж разъемов, фиксацию, маркировку и электрический контроль. Тип кабеля, разъемов, длина и допустимые отклонения задаются в документации или согласовываются перед запуском.

По заданной длине и конфигурации Монтаж коаксиальных разъемов Опытные и повторные партии Контроль экрана и соединений
Данные для расчета
Коаксиальная кабельная сборка с установленными разъемами

Какие сборки производим

  • межблочные коаксиальные кабели;
  • внутренние радиочастотные соединения;
  • кабели для измерительного и промышленного оборудования;
  • сборки с прямыми и угловыми разъемами;
  • сборки с разными типами разъемов на концах;
  • изделия с дополнительной защитой и маркировкой;
  • опытные сборки по новой документации;
  • повторные партии по согласованному образцу и КД.

Разъемы

Для этой группы изделий особенно важна совместимость разъема и кабеля, поэтому до расчета и запуска проверяем не только номенклатуру, но и допустимость конкретной пары по документации.

  • СР50;
  • СР75;
  • СР100;
  • SMA;
  • SMB;
  • BNC;
  • TNC;
  • N-Type;
  • другие типы по спецификации заказчика.

Конкретный способ монтажа и допустимость выбранной пары «кабель — разъем» проверяются до расчета и запуска партии.

Производственный процесс

  1. Проверка конструкции и совместимости компонентов.
  2. Нарезка кабеля с учетом заданной длины.
  3. Точная разделка оболочки, экрана и диэлектрика.
  4. Подготовка и монтаж центрального контакта.
  5. Монтаж корпуса разъема и экрана.
  6. Установка защиты и маркировки.
  7. Контроль целостности, отсутствия КЗ и качества сборки.

Что контролируем

  • фактическую длину;
  • качество разделки;
  • положение центрального контакта;
  • соединение экрана;
  • отсутствие замыкания между центральной жилой и экраном;
  • электрическую целостность;
  • механическую фиксацию;
  • маркировку;
  • внешний вид.

Данные для расчета

  • марка кабеля;
  • типы разъемов с обеих сторон;
  • длина;
  • допуск по длине;
  • конфигурация прямых и угловых разъемов;
  • требования к маркировке;
  • дополнительная защита;
  • объем партии;
  • контрольные требования;
  • сведения о материалах заказчика.

Примеры изделий

На фото показаны готовая коаксиальная сборка и отдельный пример окончания кабеля. По таким изделиям отдельно фиксируем длину, тип кабеля, вариант окончания и требования к маркировке.

Коаксиальная кабельная сборка с установленными разъемами

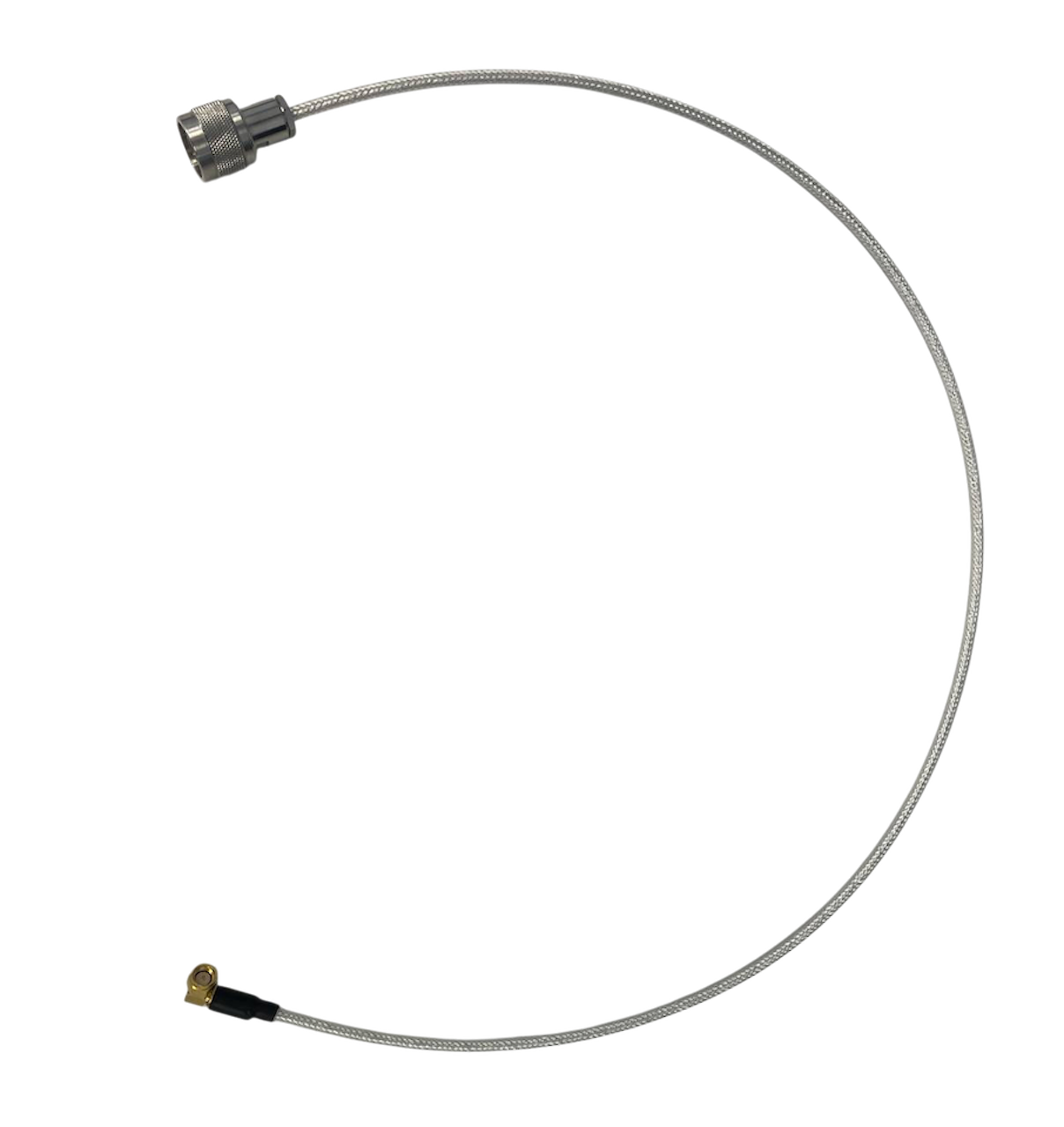

Окончание коаксиального кабеля и монтаж разъема крупным планом

Частые вопросы

Какие данные нужны для расчета коаксиальной сборки?

Нужны марка кабеля, типы разъемов с обеих сторон, длина, допуск, конфигурация прямых и угловых разъемов, требования к маркировке, объему партии и контролю.

Можно ли использовать разъемы и кабель заказчика?

Да. Если комплект поставляет заказчик, мы заранее проверяем совместимость пары «кабель — разъем» и достаточность комплекта для запуска.

Изготавливаете ли вы единичные образцы?

Да. Принимаем опытные сборки и небольшие партии, если исходные данные позволяют однозначно собрать и проверить изделие.

Какие разъемы устанавливаете?

Работаем с СР50, СР75, СР100, SMA, SMB, BNC, TNC, N-Type и другими типами, если они предусмотрены спецификацией заказчика.

Как контролируется готовая сборка?

Контролируются длина, качество разделки, положение центрального контакта, соединение экрана, отсутствие замыкания между жилой и экраном, электрическая целостность и внешний вид.

Можно ли изготовить повторную партию с теми же параметрами?

Да, если согласованные параметры изделия, компоненты и требования к контролю не изменились.

Контакты и регион работы

Производство находится в Санкт-Петербурге. Работаем с предприятиями Санкт-Петербурга и других регионов России.

ООО «Кабельная Сборка», Санкт-Петербург, улица Коммуны, 9к1, email: info@cab-sb.ru, телефон: +7 (905) 221-69-62.
